技术参数

一、概述
  KYN28-24型铠装移开式金属封闭开关设备系24kV三相交流50Hz单母线及母线分段的成套装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次发电所的受电、送电等，实行控制保护、 监测之用。
二、使用范围
  1、 周围空气温度
  最高温度 +40℃
  日平均值不大于+35℃
  最低温度 -10℃
  2、海拔
  海拔高度≦1000m
  3、 温度
  日平均相对温度 不大于95℃
  月平均相对温度 不大于90℃
  4、 地震
  地震烈度不超过8度
  没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
  5、 对于特殊运行环境如：高湿度、温度变化较大的气候环境，具有II级以下污秽、震动、设计中应作出一些特殊处理。
三、 结构和特点

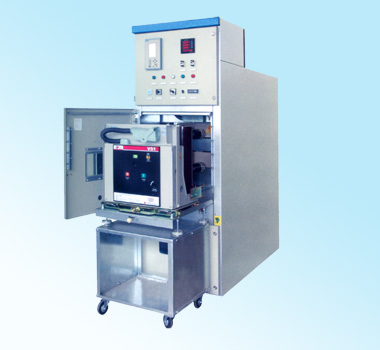

  柜体尺寸为1000mm X 1810mm X 2450mm （宽X深X高）。真空断路器可采用VN2-24、VEP-24、VD4-24、VBM-24或ZN□-24（VN1）手车式，柜体采用进口敷铝锌钢板，经数控机床加工，并采用多重折弯工艺，全拼装结构，整个柜体不仅具有加工精度高、防腐蚀性与抗氧化能力强等优点，且由于采用多重折弯工艺，使本产品柜体较其它同类产品柜体重量轻、机械强度高、外形美观。接地刀操作联锁机构，活门机构等均沿用本公司KYN28-12的结构形式，尺寸适当放大，并加强其强度。为了提高工频耐压等级，在相间另外增加了5mm绝缘隔板，从而完全保证了65kV以上的工频耐压试验的顺利通过。整个柜体被金属隔板分成四个独立的小室：母线室，手车室，电缆室，仪表室，高压室均设有压力释放通道，手车室与母线室、馈电室之间设有金属活门。开关柜防护等级可达IP4X，互感器吊装或后置安装，电缆室空间宽裕，可并接多根电缆，零序可安装在柜内。
